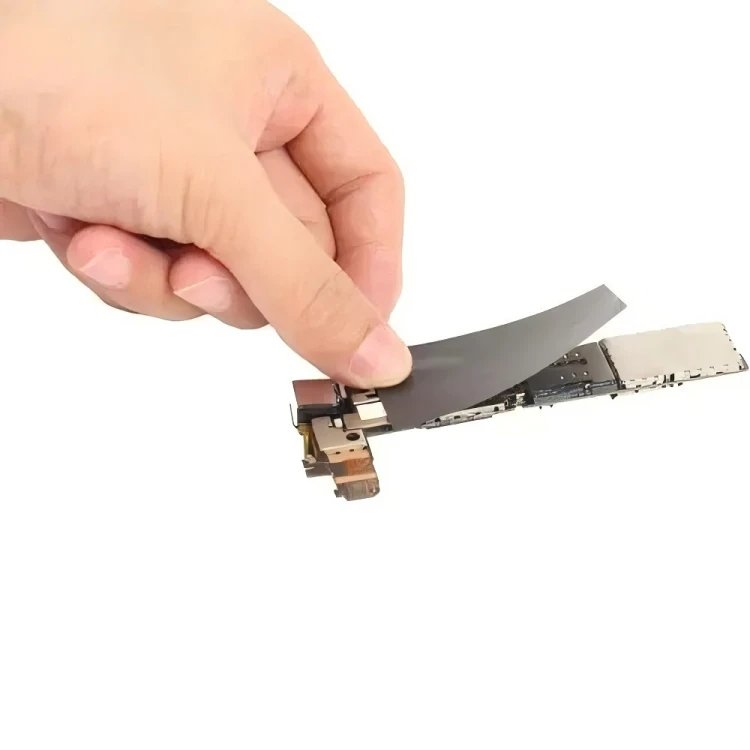

Película de grafito compuesto

• La película de grafito compuesto es un material compuesto sintético de gestión térmica de alto-rendimiento producido a partir de polímeros mediante oxidación, carbonización a alta-temperatura y otros procesos de precisión. Su principal ventaja proviene de la laminación precisa de capas de grafito con sustratos funcionales, incluidas capas aislantes y adhesivas, logrando un equilibrio óptimo de conductividad térmica ultra-alta, excelente aislamiento eléctrico y procesabilidad flexible.



• Este material está diseñado para abordar los desafíos de disipación de calor de componentes que generan mucho-calor-en una amplia gama de dispositivos electrónicos e industriales. Se puede configurar de manera flexible para cumplir con los requisitos de instalación en diversos escenarios de aplicaciones. Como solución de gestión térmica estable y práctica, se utiliza ampliamente en electrónica de consumo, equipos industriales y aplicaciones aeroespaciales.

Nota: El producto admite personalización.

• Conductividad térmica ultra-alta y fuerte anisotropía

En el plano-(eje X-Y), la conductividad térmica alcanza hasta 1900 W/m·K, acercándose al límite teórico de 2200 W/m·K - 2: 4 veces la del cobre y 3 a 7 veces la del aluminio. La conductividad en el -plano (eje Z-) es de 10 a 17 W/m·K, comparable a las grasas térmicas y los materiales de cambio de fase-, sin degradación del rendimiento durante el uso a largo plazo-. Conduce y distribuye rápidamente el calor para evitar el sobrecalentamiento localizado, lo que lo hace ideal para equipos de alta-potencia.

• Estructura estable y alta resistencia ambiental

Con una estructura molecular estable y una excelente estabilidad química, la película funciona de manera confiable desde -55 grados hasta 400 grados, resistiendo temperaturas extremas. No muestra volatilización ni deformación a altas temperaturas, y su índice de amarilleamiento después de 1000 horas de exposición al aire libre es sólo el 30% del de los materiales tradicionales. También ofrece resistencia mejorada a ácidos y álcalis, lo que garantiza un rendimiento estable en condiciones adversas.

• Alta flexibilidad y fácil instalación

La película exhibe una flexibilidad excepcional y puede soportar flexiones repetidas (R5/180 grados durante más de 2000 veces) sin fracturarse. Admite troquelado-de precisión, punzonado, envoltura de bordes y formas personalizadas según los dibujos del cliente. Los modelos seleccionados vienen con adhesivo de una-cara para una fácil laminación con PET y otros materiales, lo que permite una instalación cómoda y minimiza la ocupación del espacio interno - muy-adecuado para diseños de productos delgados y livianos.

• Seguro,{0}}respetuoso con el medio ambiente y-cumple con las normativas

Fabricada con materias primas respetuosas con el medio ambiente y libres de sustancias peligrosas, la película cumple totalmente con RoHS, REACH y otras normas medioambientales internacionales. La tecnología de recubrimiento especial proporciona aislamiento por un solo-lado con un voltaje de ruptura superior a 4000 VCA, lo que reduce eficazmente la interferencia electromagnética y equilibra el rendimiento térmico con la seguridad eléctrica para aplicaciones sensibles al aislamiento-.

• Propiedades mecánicas superiores, ultrafinas y ligeras

El espesor se puede personalizar de 0,012 mm a 0,12 mm, solo una fracción de los disipadores de calor metálicos convencionales, lo que ayuda a ahorrar espacio interno y admite un diseño liviano. Ofrece resistencia a la tracción de hasta 900 PSI (dureza 90 Shore A) con excelente resistencia al desgaste, lo que extiende significativamente la vida útil en comparación con los materiales térmicos tradicionales. Las versiones de alto-rendimiento pueden alcanzar entre 50 y 80 MPa de resistencia a la tracción.

Aplicaciones principales

Con su rendimiento equilibrado, la película de grafito compuesto se aplica ampliamente en electrónica de consumo, electrónica industrial, electrónica automotriz, nuevas energías, aeroespacial y dispositivos médicos. Su función principal es la homogeneización térmica y el control térmico de componentes de alto calor-. Las aplicaciones típicas incluyen:



Electrónica de Consumo

Teléfonos inteligentes, portátiles, tabletas, relojes inteligentes, dispositivos AR/VR y consolas de juegos. Se utiliza para enfriar chips, CPU, baterías y módulos de retroiluminación de pantalla para reducir el retraso relacionado con el calor-y admitir diseños ultra-delgados, incluidas bisagras plegables para teléfonos y módulos de guía de ondas AR.



Electrónica Industrial

Amplificadores de potencia, inversores, convertidores, sensores industriales e iluminación LED. Mejora la estabilidad y la vida útil al disipar el calor de los componentes de alta-potencia en condiciones industriales adversas.



Electrónica automotriz

En-navegación de vehículos, cargadores, paquetes de baterías NEV, controladores de motores y pantallas de automóviles. Se adapta a las fluctuaciones de temperatura, vibraciones e interferencias electromagnéticas, lo que respalda la densidad de energía y la vida útil de la batería.



Nueva energía y almacenamiento de energía

Se utiliza en baterías de iones de litio-, supercondensadores y células solares como electrodos o componentes separadores para mejorar la densidad de energía, la estabilidad del ciclo y la eficiencia de carga-descarga. Las versiones mejoradas con nitrógeno-y grafeno-mejoran aún más el rendimiento de la batería y el condensador.

Preguntas frecuentes





01.¿En-conductividad térmica plana del núcleo de grafito?

Generalmente 300-1900 W/m · K (valor de capa central estándar).

02.¿Es lo mismo que la lámina de grafito flexible?

Diferente. La lámina de grafito flexible es un material grueso prensado en rollo de grafito expandido (0,2-3 mm, utilizado para sellar); La película de grafito compuesto es una película conductora térmica de tamaño micrométrico (normalmente de 0,017 a 0,5 mm) que se centra en la disipación electrónica del calor, no en el sellado.

03. ¿Rango de espesor?

Espesor común: 0,025/0,05/0,1/0,15/0,2/0,3 mm; Capa central de grafito 12-150 µm, capa adhesiva 10-25 µm, película protectora de PET 25-50 µm.

04.¿Es posible troquelado-?

Puede ser troquelado, cortado y rebobinado, con una tolerancia de ± 0,1 mm (troquelado con cuchilla) o ± 0,05 mm (láser).

05.¿Embalaje?

Bolsa antiestática+desecante+caja de cartón para evitar que la película de grafito se rompa bajo presión.
